Semi-Portique Monopoutre

Catégorie : Grue Portique à usage général

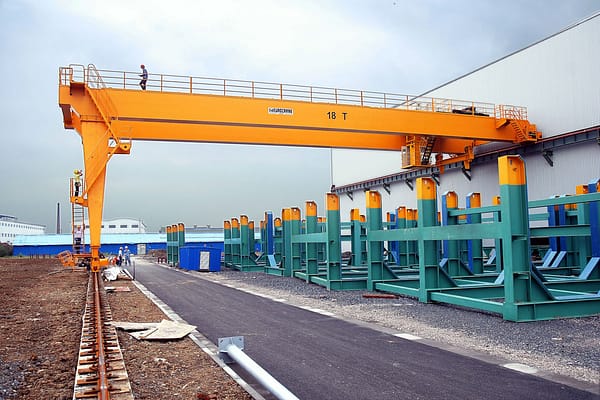

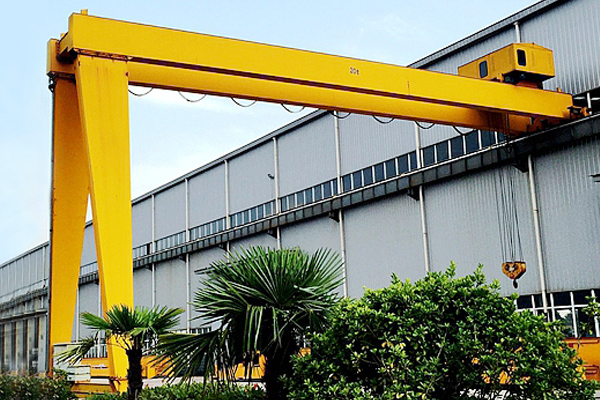

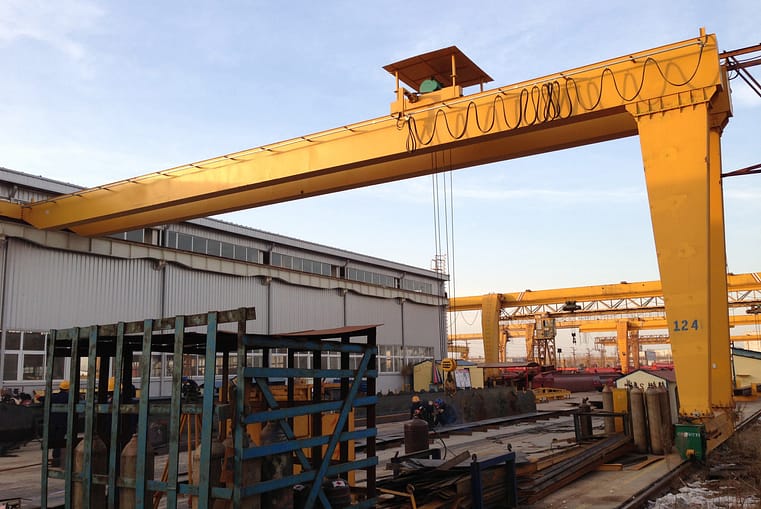

Application : Les grues semi-portiques bipoutre sont utilisées dans les gares, les docks, les entrepôts, les garages, les chantiers de construction, les usines de ciment, les usines d'assemblage mécanique ou structurel, les centrales hydroélectriques et autres lieux de travail extérieurs pour le levage et le transport, etc.

Double Gider Semi Gantry Crane
CONTACT

Présentation du produit

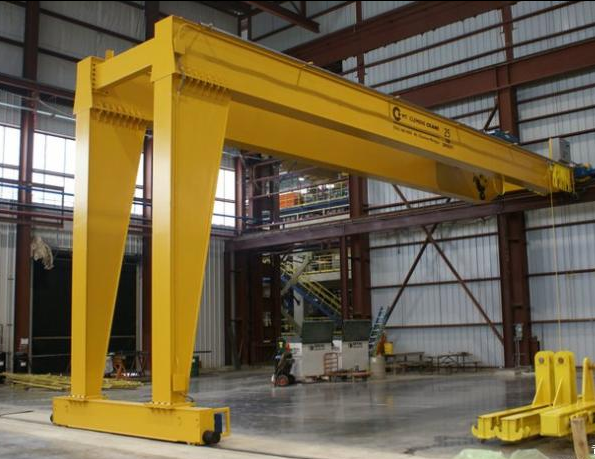

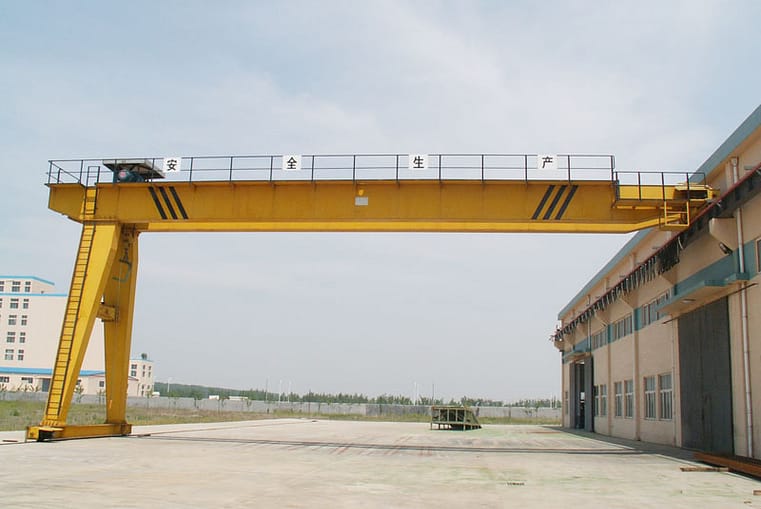

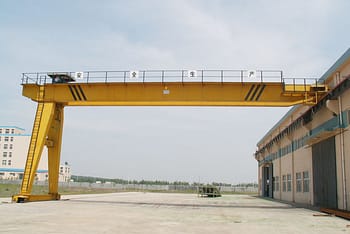

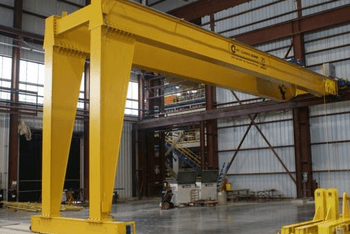

Le modèle BMG est utilisé avec un chariot de levage et un chariot QD. Ces grues semi-portiques bipoutre n'ont qu'un seul pied de support latéral, tandis que l'autre côté est principalement soutenu par les murs de l'atelier/entrepôt.

Les grues semi-portiques bipoutres ont les caractéristiques suivantes : grande capacité de levage, grande portée, bonne stabilité globale, divers types, mais le poids propre est plus important que celui d'une grue monopoutres ayant la même capacité de levage.

Caractéristiques

  • Limiteur de surcharge ;
  • Tampon en caoutchouc polyuréthane, longue durée de vie et résistance aux chocs ;
  • Interrupteur de fin de course de la grue ;
  • Protection contre les pertes de pression, protection contre les défauts de phase ;
  • Système d'arrêt d'urgence ;
  • Limiteur de hauteur de levage ;

Détail technique

Bogie groups Crane Traveling Mechanism

Groupes de bogies--Mécanisme de déplacement de la grue

ription

Linkage

Liaison

ription

QD Trolley Lifting mechanism

Chariot QD--Mécanisme de levage

ription

Rain Cover

Couverture de pluie

ription

Support Leg

Jambe de support

ription

Paramètres

　
Paramètres techniques du semi portique bipoutre
Capacité (t) Longueur de la travée (m) Hauteur de levage (m) Groupe de travail Vitesse de levage principale (m/min) Vitesse de levage auxiliaire (m/min) Vitesse du chariot (m/min) Vitesse de la grue (m/min) Puissance (kw) Modèle de rail rec
5 18~26 10 A5 9.2 – 37.2 37.7 27.8 43kg/m
30~35 12
10 18~22 10 8.5 – 37.2 37.7 35.8
26 10 44.8
30~35 11
43240 18~26 10 7.1 9.2 36.6 40.1 65
30~35 12 44 73
11810 18~26 10 6.3 9.2 29.8 38 89
30~35 12 40 107
18537 18~26 10 5.9 8.5 31 40.1 141.5 QU80
30~35 12 44 157.5
75/20 18~26 12 3.9 7.2 38.4 3.7~37 146
30~35
100/20 18~35 12 3.1 7.2 33.9 3.23~32.3 162
160/50 18~35 15 3.5 5.9 22.5 2.8~28 242 QU100
200/50 18~35 15 3.5 5.9 29 2.8~28 299
320/80 18~35 15 3.6 6 16.7 2.8~28 476 QU120
400/30 18 18 0.15~1.5 6 10 18 275
500/80 28.5 33 0.15~1.5 0.6~6 1.36~13.6 1.6~16 350
600/80 36 22 0.13~1.3 0.4~4 1.5~15 2.5~25 405
800/10 36 14 0.1~1 7 0.5~5 1~10 330

Les services que nous offrons

Inspections de produits

Si vous avez besoin d'un rapport d'essai d'une tierce partie, veuillez nous en informer à l'avance, et l'acheteur devra payer les frais correspondants.

Emballage

Sauf disposition contraire, Notre Société se conformera uniquement à ses normes minimales d'emballage pour le mode de transport choisi. Le coût de tout emballage, chargement ou calage spécial demandé par l'acheteur est à la charge de ce dernier.

Transport

Nous avons une équipe de transport professionnelle et efficace. Le transport jusqu'au port spécifié par le client et l'expédition dans les délais. Sauf dispositions contraires, notre société utilisera son jugement pour déterminer le transporteur et l'itinéraire.

Installation

Fournir des fichiers d'installation, des données techniques, des vidéos, des dessins, etc. Disposer d'une équipe professionnelle d'ingénieurs, d'ingénieurs disponibles pour assurer le service des machines à l'étranger.

Services après-vente

Garantir que la machine peut répondre aux normes techniques de production et aux exigences de performance indiquées dans le contrat. Riche en pièces de rechange et équipe de maintenance professionnelle, équipe de support technique pour communiquer à temps.
